一、產品簡介：
襯氟截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下, 襯氟截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到****，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
二、性能參數表：

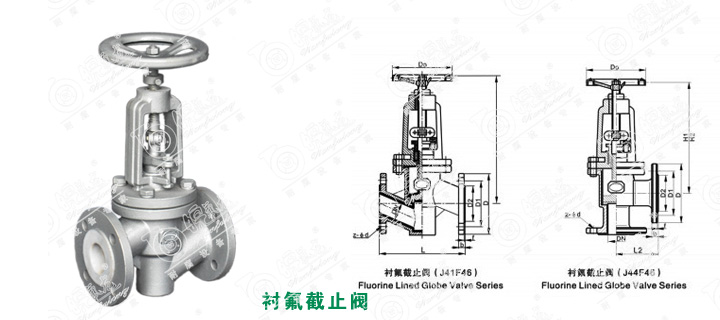

| 公稱通徑 | 主 要 尺 寸 | 參考數值 | |||||||||||
| DN(mm) | PNS(inch) | L | L1 | L2 | D | D1 | D2 | f | b | Z-d | Do | H1 | H2 |
| PN1.0MPa | |||||||||||||
| 15 | 1/2 | 130 | 130 | 90 | 95 | 65 | 45 | 3 | 15 | 4-14 | 120 | 165 | 180 |
| 20 | 3/4 | 150 | 150 | 95 | 105 | 75 | 55 | 3 | 17 | 4-14 | 120 | 195 | 215 |
| 25 | 1 | 160 | 160 | 100 | 115 | 85 | 65 | 3 | 17 | 4-14 | 160 | 210 | 235 |
| 32 | 5/4 | 180 | 180 | 105 | 140 | 100 | 75 | 3 | 19 | 4-18 | 160 | 215 | 245 |
| 40 | 5/2 | 200 | 200 | 115 | 150 | 110 | 85 | 3 | 19 | 4-18 | 180 | 260 | 295 |
| 50 | 2 | 230 | 230 | 125 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 | 300 | 345 |
| 65 | 5/2 | 290 | 290 | 145 | 185 | 145 | 120 | 3 | 21 | 4-18 | 250 | 320 | 380 |
| 80 | 3 | 310 | 310 | 155 | 200 | 160 | 135 | 3 | 21 | 8-18 | 280 | 390 | 465 |
| 100 | 4 | 350 | 350 | 175 | 220 | 180 | 155 | 3 | 23 | 8-18 | 300 | 450 | 540 |
| 125 | 5 | 400 | 400 | 200 | 250 | 210 | 185 | 4 | 24 | 8-18 | 320 | 460 | 570 |
| 150 | 6 | 480 | 480 | 225 | 285 | 240 | 210 | 4 | 26 | 8-23 | 350 | 530 | 665 |
| 200 | 8 | 600 | 495 | 275 | 340 | 295 | 265 | 4 | 26 | 8-23 | 450 | 600 | 790 |
| 250 | 10 | 730 | 600 | 325 | 395 | 350 | 320 | 4 | 28 | 12-23 | 500 | 720 | 940 |
| 如需其它尺寸與標準，請電話聯系我公司 | |||||||||||||
 |
