一、產品簡介：
襯氟隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中,也不宜在較高壓力的管路中使用.隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。漏率：≤1.3×10-5Pa。L/S材料304/316L；工作介質：氣，水，油；工作溫度：氟橡膠-30℃～＋150℃；以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動,同時拉動膜片上下運動使其關閉和打開。
結構緊湊、簡單、體積小，外形美觀；開關有導向,運動平穩；關閉力矩小，壽命長≥30萬次；膜片壓緊可自動調整，受壓均勻，密封可靠；膜片裝入閥芯采用推入式，更換方便。
二、性能參數表：

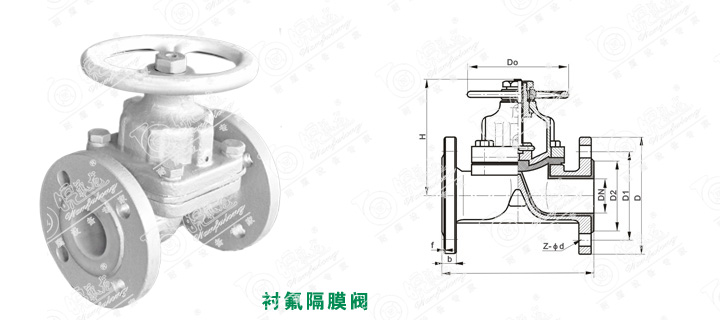

| 公稱通徑 | 主 要 尺 寸 | 參考值 | ||||||||
| DN(mm) | PNS(inch) | L | D | D1 | D2 | f | b | Z-d | Do | H |
| PN1.0MPa | ||||||||||
| 15 | 1/2 | 125 | 95 | 65 | 45 | 3 | 15 | 4-14 | 120 | 120 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 3 | 17 | 4-14 | 120 | 120 |
| 25 | 1 | 145 | 115 | 85 | 65 | 3 | 17 | 4-14 | 160 | 130 |
| 32 | 5/4 | 160 | 140 | 100 | 75 | 3 | 19 | 4-18 | 160 | 135 |
| 40 | 3/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 180 | 160 |
| 50 | 2 | 210 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 | 165 |
| 65 | 5/2 | 250 | 185 | 145 | 120 | 3 | 21 | 4-18 | 250 | 200 |
| 80 | 3 | 300 | 200 | 160 | 135 | 3 | 21 | 8-18 | 280 | 220 |
| 100 | 4 | 229 | 220 | 180 | 155 | 3 | 23 | 8-18 | 300 | 275 |
| 125 | 5 | 325 | 250 | 210 | 185 | 4 | 24 | 8-18 | 320 | 335 |
| 150 | 6 | 350 | 285 | 240 | 210 | 4 | 26 | 8-23 | 350 | 380 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8-23 | 450 | 500 |
| 250 | 10 | 680 | 395 | 350 | 320 | 4 | 28 | 12-23 | 500 | 575 |
| 如需其它尺寸與標準，請電話聯系我公司 | ||||||||||
 |
