TZCQ無泄漏磁力自吸泵

型號意義	TZCQ50-25
T	企業代號
Z	自吸式
C	磁力驅動型
Q	輕便型
50	進口口徑50mm
25	揚程25m
名稱：	TZCQ不銹鋼磁力泵/ZCQ不銹鋼磁力泵/無泄漏磁力泵/無泄漏泵/甲醇磁力泵
輸送介質：	醇，苯，酚，脂，氯等中性或腐蝕性液體
適用行業：	化工，醫藥，易燃，易爆，易揮發，高危行業
產品特點：	無泄漏
結構形式：	臥式、泵與電機直聯
口徑：	20～80mm
流量：	1.2～50 m3/h
揚程：	5～50m
轉速：	1450/2900r/min
工作溫度：	-20～+200℃
壓力等級：	0.6Mpa
功率：	0.12～15KW
材料：	304、304L、316、316L

一、產品簡介：

產品概述：
無泄漏磁力離心泵（簡稱：磁力泵）是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，****解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無污染、高效節能的新型工業用泵，性能達到國際標準、可替代價格昂貴進口的化工泵。
產品優點：
1.TCZQ無泄漏磁力泵是全密封、無泄漏、無污染、高效節能的新型工業用泵；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.磁鐵選用鐵氧體磁體，具有良好的磁性，耐高溫，不退磁；
4.動環、軸套、滑動軸承采用高耐磨耐溫的石墨、四氟等材料，有效地保證泵的使用壽命；
5.密封采用封閉式靜密封，****解決了介質泄漏。
6.無需獨立潤滑和冷卻水，降低了能耗。
7.直聯后拉式設計，無需拆卸管道，維修方便。
8.臥式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩；
9.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、高溫、強酸堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：0.6Mpa、流量:1.2-50m3/h、揚程：5-50m、功率：0.12-15kw
適用溫度： -30～120℃，采用新型材料耐溫可達350℃；
選裝配件：防空運轉裝置，泄漏監控裝置；
注意事項：
禁止空運轉；禁止輸送比重大于1.3m g/cm3的介質；禁止輸送含有顆�；蛴薪Y(jié)晶的介質。

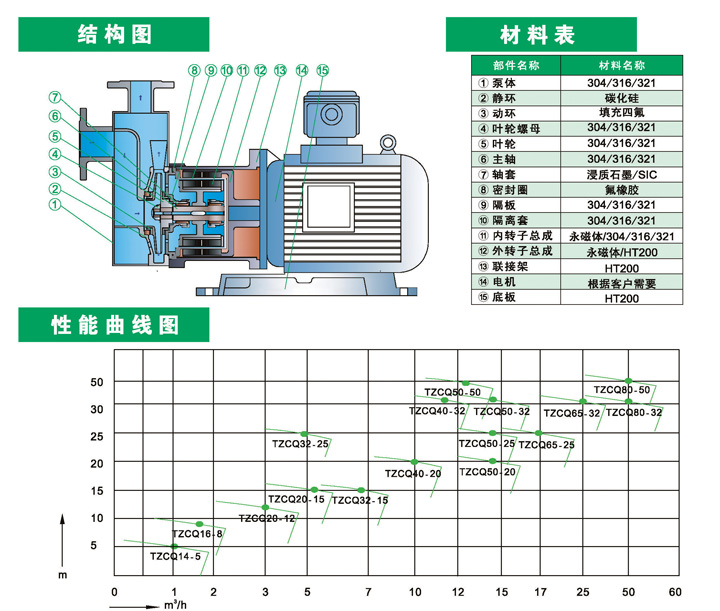

二、結構







三、性能參數表：

型號	流量(m³/h)	揚程5(m)	口徑		汽蝕余量（NPSH）r(mm)	電機功率	轉速 （r/min）	電源電壓 （v）
			進口	出口
TCZQ14-5	1.2	5	14	10	6	0.12	2900	220/380
TCZQ16-8	1.8	8	16	12	6	0.18	2900	220/380
TCZQ20-12	3	12	20	12	6	0.37	2900	220/380
TCZQ25-15	5.4	15	25	20	6	1.1	2900	380
TCZQ32-15	6.5	15	32	25	6	1.1	2900	380
TCZQ32-25	4.8	25	32	25	5.5	1.1	2900	380
TCZQ40-20	10	20	40	32	4	2.2	2900	380
TCZQ40-32	11.5	32	40	32	4	4	2900	380
TCZQ50-25	14.5	25	50	40	4	4	2900	380
TCZQ50-32	13.2	32	50	40	4	4	2900	380
TCZQ50-50	7.8	50	50	32	4	5.5	2900	380
TCZQ65-25	16.8	25	65	50	4	5.5	2900	380
TCZQ65-32	25	32	65	50	4	7.5	2900	380
TCZQ80-32	50	32	80	65	4	11	2900	380
TCZQ80-50	50	50	80	65	4	15	2900	380
