TYU工程塑料液下泵

名稱：	TYU工程塑料液下泵/ 耐腐耐磨液下泵/耐腐液下泵//耐酸液下泵/鹽酸液下泵/硫酸液下泵/稀硫酸泵/鹽酸泵
輸送介質：	硫酸，鹽酸，氫氟酸，王水，堿性，漿料，顆粒等強腐蝕酸性介質
適用行業：	化工，醫藥，制酸，環保，冶煉等行業
產品特點：	耐酸堿性 ，漿料，顆粒，液下深度可調
結構形式：	立式、泵與電機聯軸器連接
液下深度：	～3M
口徑：	25～100mm
流量：	1.5～100m3/h
揚程：	5～50m
轉速：	2900r/min
工作溫度：	-20～+120℃
壓力等級：	1.6Mpa
功率：	1.1～30KW
材料：	UHPE，超高分子量聚乙稀

一、產品簡介：

產品概述：
TYU工程塑料液下泵是按照國家標準設計，采用超高分子量聚乙烯工程塑料制作，既具有優異的耐腐性，又具有非常好的耐磨性和優良的抗沖擊性能，在輸送氫氟酸、氟硅酸、氯化氫、稀硫酸、濃堿液、磷酸等腐蝕性液體方面顯示了優良的性能。TYU系列液下泵用于輸送不含固體顆粒的腐蝕性介質，其使用于溫度80℃，在介質和工況相同的條件下可替代價格昂貴不銹鋼和氟塑料液下泵。TYUM系列液下泵特別適用于含固量高且不能加冷卻水的腐蝕性介質（含固體顆粒的重量濃度≤20％，固體顆粒直徑≤1.0mm），該泵的適用溫度≤80℃。
產品優點：
1、強大的耐磨性：過流部件全部采用鋼襯超高分子量聚乙烯(UHMW-PE)制造，超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首，比尼龍66(PA66)、聚四氟乙烯(PTFE)高4倍，是碳鋼、不銹鋼耐磨性的7-10倍。
2、強大的耐沖擊性：超高分子量聚乙烯的沖擊強度位居通用工程塑料之首，是(丙烯腈／丁二烯／苯乙烯)共聚物(ABS)的5倍，且能在零下196℃下保持穩定，這是其它任何塑料所沒有的特性。
3、優良的耐腐蝕性：該泵在一定溫度和濃度范圍內能耐各種腐蝕性介質(酸、堿、鹽)及有機溶劑，安全可靠，無毒素分解：該泵所采用超高分子量聚乙烯(UHMW-PE)化學性能極其穩定，因此亦適合在食品行業使用。
4、耐腐耐磨，一泵多用，堿類清液料漿均適用。
5、泵體為超高分子量聚乙烯全塑料結構，厚度為8～20mm，和其它同類泵相比較，具有抗熱變形性能好，耐開裂，防脫落，使用溫度高等優勢。
6、密封：無軸封和K型動力密封
7、適用介質：濃度80%以下硫酸，50%以下硝酸，各種濃度的鹽酸，液堿，既適用清液也適用料漿。
產品用途：
1、硫酸磷肥業：稀酸、母液、污水、海水、氟硅酸，磷酸料漿等介質的輸送。
2、有色金屬冶煉業：特別適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等濕法冶煉的各種酸液，腐蝕性礦漿，料漿(壓濾機配用)電解液，污水等介質輸送。
3、化工及其它企業：各種硫酸、鹽酸、堿性、油類的清液或料漿。鈦白粉、鐵紅粉生產，各種染料、顏料生產，非金屬礦產加工等行業。
4、氯 堿 業：鹽酸、液堿、電解液等。
5、水處理業：純水、高純水、污水(皮革污水、電鍍污水、電子污水、造紙污水、紡織污水、食品污水、生活污水、制藥業污水等等)。
6、鋼鐵企業：酸洗系統的硫酸、鹽酸、帶雜質的污水。
7、濕式脫硫循環泵：能同時適用堿性、酸性、腐蝕性崗位。
8、煤碳工業、煤化工中的腐蝕性液體、煤漿的輸送。
性能范圍：設計壓力：0.6Mpa、流量:3-120m3/h、揚程：15-50m、功率：1.5-37kw
適用溫度： -20～90℃；
注意事項： 輸送比重大于1.3m g/cm3的介質應在訂貨時說明，禁止空運轉。

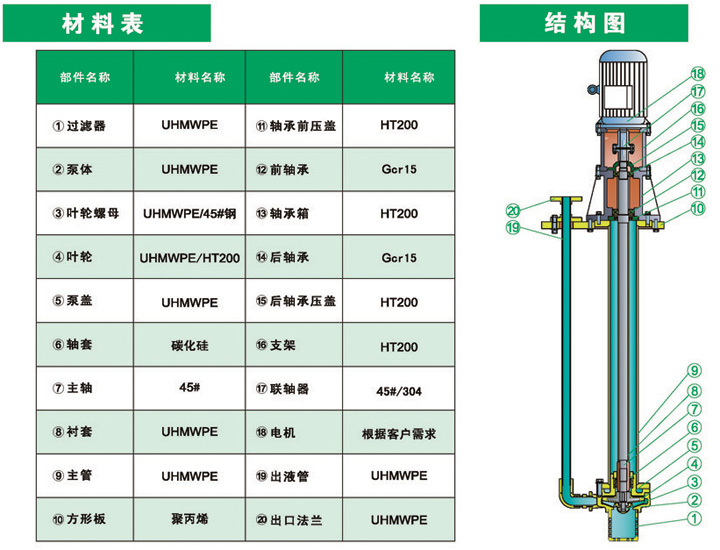

二、結構圖：

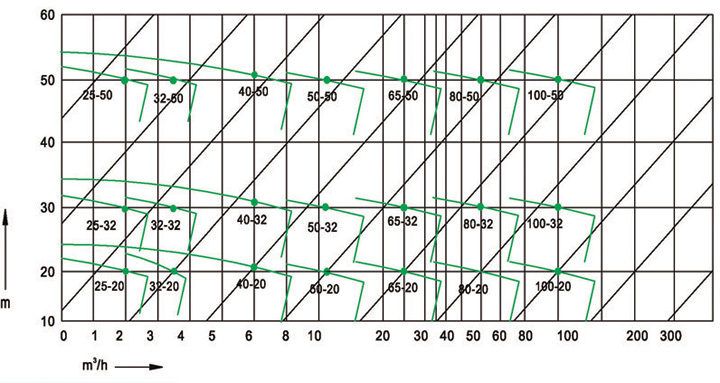

二、性能曲線圖：



三、性能參數表：

型號	轉速 r/min	流量 m3/h	揚程 m	效率 ％	液下深度 m	進口X出口mm	電機功率 kw
TYU25-20	2900	1.5	22	28	0-3	25×20	2.2
		2	20	34.5
		3.2	18.5	36
TYU25-32	2900	1.5	34.3	24	0-3	25×20	3
		2	32	32
		3.2	29.6	33
TYU25-50	2900	1.5	52.5	28	0-3	25×20	4
		2	50	32
		3.2	48	30
TYU32-20	2900	2	22	40	0-3	32×20	2.2
		3.2	20	44
		5.5	18.5	42
TYU32-32	2900	2	34.3	40	0-3	32×20	3
		3.2	32	44
		5.5	29.6	42
TYU32-50	2900	2	52.5	32	0-3	32×20	5.5
		3.2	50	36
		5.5	48	34
TYU40-20	2900	4.4	22	41	0-3	40×25	2.2
		6.3	20	46
		8.3	18.5	43
TYU40-32	2900	4.4	34.3	35	0-3	40×25	3
		6.3	32	40
		8.3	29.6	38
TYU40-50	2900	4.4	52.5	26	0-3	40×25	7.5
		6.3	50	33
		8.3	48	32
TYU50-20	2900	7.5	22	43	0-3	50×32	3
		12.5	20	51
		15	18.5	49
TYU50-32	2900	7.5	34.3	33	0-3	50×32	4
		12.5	32	44.5
		15	29.6	46
TYU50-50	2900	7.5	52.5	28	0-3	50×32	7.5
		12.5	50	37
		15	48	40.5
TYU65-20	2900	15	21.8	37	0-3	65×50	4
		25	20	57
		30	18.5	60
TYU65-32	2900	15	35	44	0-3	65×50	5.5
		25	32	53
		30	30	57
TYU65-40	2900	15	45	41	0-3	65×40	11
		25	40	50
		30	35	53.5
TYU65-50	2900	15	53	41	0-3	65×40	15
		25	50	50
		30	47	53.5
TYU80-20	2900	30	22.5	53	0-3	80×65	7.5
		50	20	57
		60	18	47
TYU80-32	2900	30	36	52	0-3	80×65	11
		50	32	62
		60	29	60
TYU80-40	2900	30	45	53	0-3	80×50	15
		50	40	60
		60	35	58
TYU80-50	2900	30	53	53	0-3	80×50	18.5
		50	50	60
		60	47	58
TYU100-20	2900	60	24	59	0-3	100×80	11
		100	20	67
		120	16.5	57
TYU100-32	2900	60	36	56	0-3	100×80	18.5
		100	32	67
		120	28	68
TYU100-50	2900	60	54	57	0-3	100×65	37
		100	50	67
		120	47	66

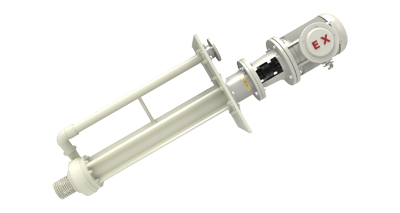

產品實景
