| TYF氟塑料液下泵 |
 |
一、產品簡介：
產品概述：
氟塑料液下泵是按照國家標準設計，適用于長期輸送任意濃度的強酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體，主管，出口管及過流部件全部用塑料合金（PTFE、FEP）模壓燒結制成，泵主機部分全部放置在液體內，具有耐腐蝕性強、耐磨性好、機械強度高、不氧化、無毒素分解特點。設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高，高效節能，榮獲省優質產品及省****新產品獎。
產品優點：
1.TYF氟塑料液下泵是小流量、低揚程、全密封、無泄漏、高效節能的新型耐酸液下離心泵；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.氟塑料合金（PTFE、FEP）是當今世界******耐腐蝕材料（俗稱：塑料王），對任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4.無軸封，軸承、軸套采用高耐磨耐溫的石墨、四氟等材料，有效地保證泵的使用壽命；
5.無需獨立潤滑和冷卻水，降低了能耗。
6.立式安裝，結構緊湊、振動小，噪音低，效率高、運行平穩；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送強腐蝕性液體，尤其適用于硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的輸送。
性能范圍：設計壓力：0.6Mpa;流量：1.8-100m3/h;揚程：1.5-50m;功率：1.5-45kw。
適用溫度：-20～120℃，采用新型材料耐溫可達180℃；
注意事項：輸送比重大于1.3mg/cm3的介質應在訂貨時說明；禁止空運轉；禁止輸送含有顆粒或有結晶的介質。

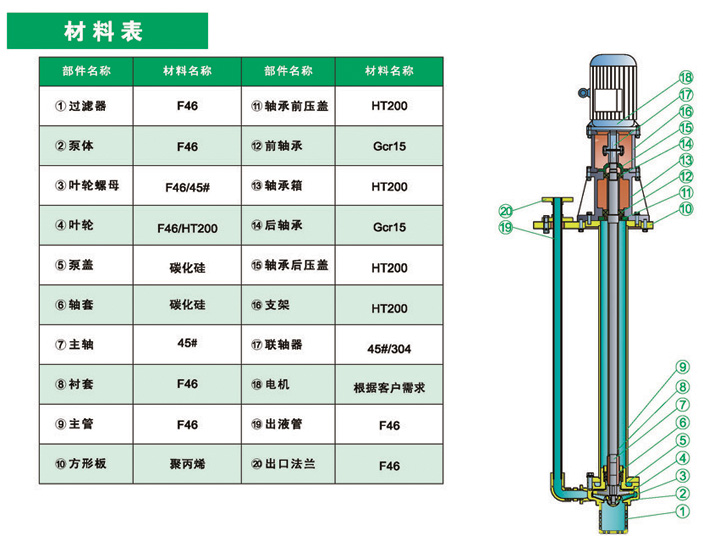

二、結構圖：

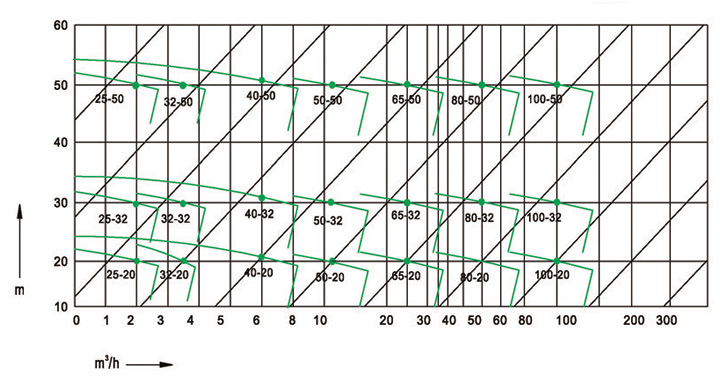

三、性能曲線圖：
四、性能參數表：
| 型號 | 轉速 r/min |
流量 m3/h |
揚程 m |
效率 ％ |
液下深度 m |
進口X出口mm | 電機功率 kw |
| TYF25-20 | 2900 | 1.5 | 22 | 28 | 0-3 | 25×20 | 2.2 |
| 2 | 20 | 34.5 | |||||
| 3.2 | 18.5 | 36 | |||||
| TYF25-32 | 2900 | 1.5 | 34.3 | 24 | 0-3 | 25×20 | 3 |
| 2 | 32 | 32 | |||||
| 3.2 | 29.6 | 33 | |||||
| TYF25-50 | 2900 | 1.5 | 52.5 | 28 | 0-3 | 25×20 | 4 |
| 2 | 50 | 32 | |||||
| 3.2 | 48 | 30 | |||||
| TYF32-20 | 2900 | 2 | 22 | 40 | 0-3 | 32×20 | 2.2 |
| 3.2 | 20 | 44 | |||||
| 5.5 | 18.5 | 42 | |||||
| TYF32-32 | 2900 | 2 | 34.3 | 40 | 0-3 | 32×20 | 3 |
| 3.2 | 32 | 44 | |||||
| 5.5 | 29.6 | 42 | |||||
| TYF32-50 | 2900 | 2 | 52.5 | 32 | 0-3 | 32×20 | 5.5 |
| 3.2 | 50 | 36 | |||||
| 5.5 | 48 | 34 | |||||
| TYF40-20 | 2900 | 4.4 | 22 | 41 | 0-3 | 40×25 | 2.2 |
| 6.3 | 20 | 46 | |||||
| 8.3 | 18.5 | 43 | |||||
| TYF40-32 | 2900 | 4.4 | 34.3 | 35 | 0-3 | 40×25 | 3 |
| 6.3 | 32 | 40 | |||||
| 8.3 | 29.6 | 38 | |||||
| TYF40-50 | 2900 | 4.4 | 52.5 | 26 | 0-3 | 40×25 | 7.5 |
| 6.3 | 50 | 33 | |||||
| 8.3 | 48 | 32 | |||||
| TYF50-20 | 2900 | 7.5 | 22 | 43 | 0-3 | 50×32 | 3 |
| 12.5 | 20 | 51 | |||||
| 15 | 18.5 | 49 | |||||
| TYF50-32 | 2900 | 7.5 | 34.3 | 33 | 0-3 | 50×32 | 4 |
| 12.5 | 32 | 44.5 | |||||
| 15 | 29.6 | 46 | |||||
| TYF50-50 | 2900 | 7.5 | 52.5 | 28 | 0-3 | 50×32 | 7.5 |
| 12.5 | 50 | 37 | |||||
| 15 | 48 | 40.5 | |||||
| TYF65-20 | 2900 | 15 | 21.8 | 37 | 0-3 | 65×50 | 4 |
| 25 | 20 | 57 | |||||
| 30 | 18.5 | 60 | |||||
| TYF65-32 | 2900 | 15 | 35 | 44 | 0-3 | 65×50 | 5.5 |
| 25 | 32 | 53 | |||||
| 30 | 30 | 57 | |||||
| TYF65-40 | 2900 | 15 | 45 | 41 | 0-3 | 65×40 | 11 |
| 25 | 40 | 50 | |||||
| 30 | 35 | 53.5 | |||||
| TYF65-50 | 2900 | 15 | 53 | 41 | 0-3 | 65×40 | 15 |
| 25 | 50 | 50 | |||||
| 30 | 47 | 53.5 | |||||
| TYF80-20 | 2900 | 30 | 22.5 | 53 | 0-3 | 80×65 | 7.5 |
| 50 | 20 | 57 | |||||
| 60 | 18 | 47 | |||||
| TYF80-32 | 2900 | 30 | 36 | 52 | 0-3 | 80×65 | 11 |
| 50 | 32 | 62 | |||||
| 60 | 29 | 60 | |||||
| TYF80-40 | 2900 | 30 | 45 | 53 | 0-3 | 80×50 | 15 |
| 50 | 40 | 60 | |||||
| 60 | 35 | 58 | |||||
| TYF80-50 | 2900 | 30 | 53 | 53 | 0-3 | 80×50 | 18.5 |
| 50 | 50 | 60 | |||||
| 60 | 47 | 58 | |||||
| TYF100-20 | 2900 | 60 | 24 | 59 | 0-3 | 100×80 | 11 |
| 100 | 20 | 67 | |||||
| 120 | 16.5 | 57 | |||||
| TYF100-32 | 2900 | 60 | 36 | 56 | 0-3 | 100×80 | 18.5 |
| 100 | 32 | 67 | |||||
| 120 | 28 | 68 | |||||
| TYF100-50 | 2900 | 60 | 54 | 57 | 0-3 | 100×65 | 37 |
| 100 | 50 | 67 | |||||
| 120 | 47 | 66 |

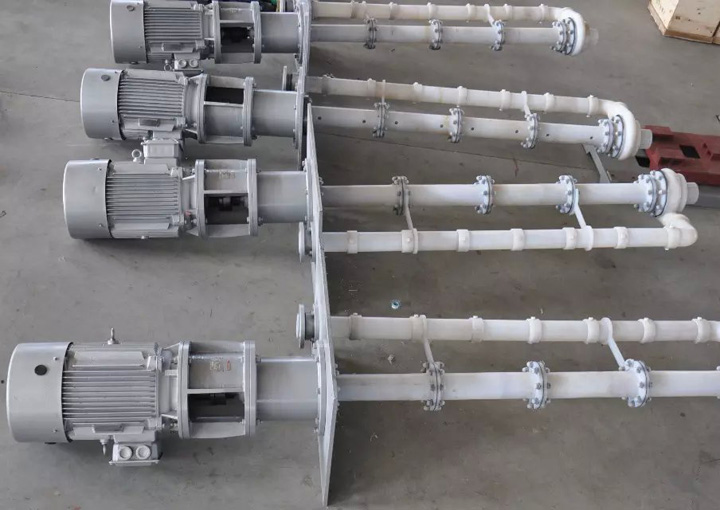

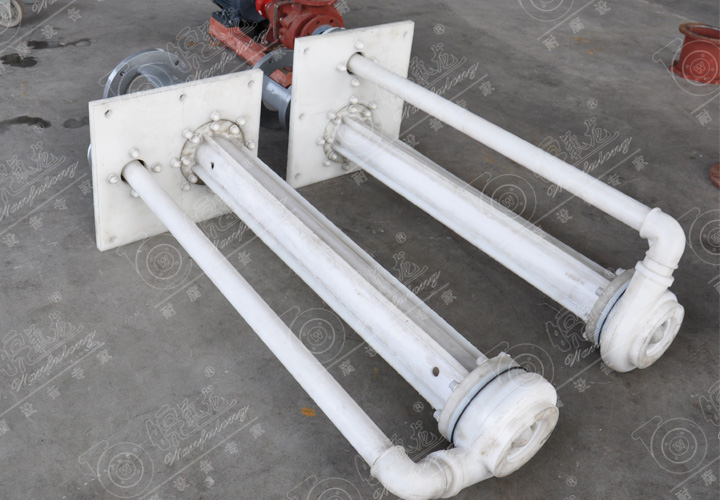

產品實景
 |
