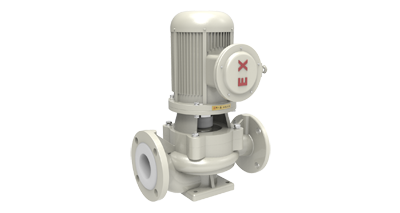

TLF襯氟管道離心泵

型號意義	TYFF50-32
T	企業代號
Y	液下泵
F	氟塑料材質
50	進口口徑50mm
32	揚程32m
名稱：	TLF襯氟管道離心泵/ CDF氟塑料管道離心泵/TGF襯氟管道離心泵/氟合金離心泵/化工離心泵/耐酸泵/鹽酸泵/硫酸泵
輸送介質：	硫酸，鹽酸，氫氟酸，王水，溴化物，強腐蝕酸性介質
適用行業：	化工，醫藥，制酸，氫氟酸，易燃，易爆，易揮發，高危行業
產品特點：	耐強酸性
結構形式：	立式、泵與電機直連
口徑：	25～100mm
流量：	2-100m3/h
揚程：	12-80m
轉速：	2900r/min
工作溫度：	-20～+120℃
壓力等級：	1.6Mpa
功率：	1.1-90kw
材料：	襯氟，氟合金，PTFE，PFA

一、產品簡介：

產品概述：
襯氟管道離心泵是按管道離心泵結合非金屬泵的工藝設計制造，適用于長期輸送任意濃度的強酸、堿、鹽、強氧化劑等多種腐蝕性介質，其過流部件全部用塑料合金（PTFE、FEP）制成，集多種塑料泵之優點，具有耐腐蝕性強、耐磨性好、機械強度高、不老化、無毒素分解特點。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。該泵具有耐腐、耐磨、耐高溫、不氧化、機械強度高、運轉平穩、結構先進合理、密封性能可靠、拆卸檢修方便、使用壽命長等優點。
產品優點：
1.TLF襯氟管道離心泵是按管道離心泵結合非金屬泵的工藝設計制造，具有耐腐、耐高溫、不老化、機械強度高、高效節能等優點。
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；；
3.氟塑料（PTFE、FEP、PFA）是當今世界******耐腐蝕材料（俗稱：塑料王），可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4.軸封選用先進的外裝式波紋管機械密封，不用拆卸即可調整機封，對磨的密封面可選配：碳化硅、無壓燒結碳化硅、陶瓷、四氟、硬質合金等材料，以達到輸送各種介質的要求，保證了機封的使用壽命。
5.無需獨立潤滑和冷卻水，降低了能耗。
6.直聯式后拉式設計，無需拆卸管道，維修方便。
7.立式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于高溫、強酸堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-100m3/h、揚程：12-80m、功率：1.1-90kw
適用溫度：-20～120℃，采用新型材料耐溫可達180℃；
注意事項： 當介質比重大于1.3m g/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆粒或有結晶的介質。

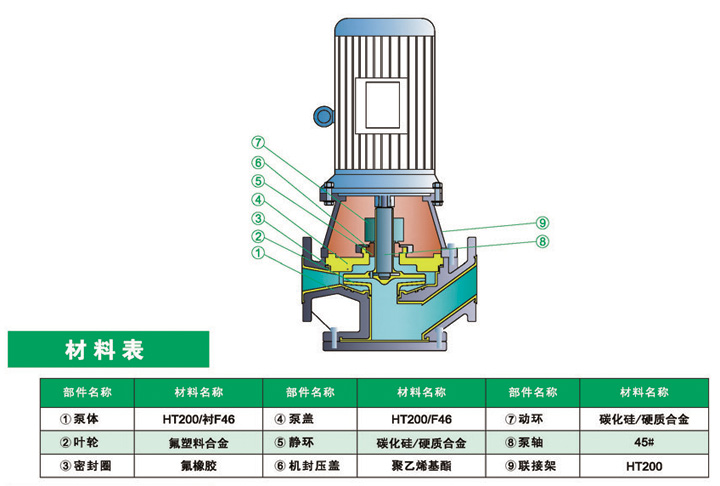

二、結構圖：

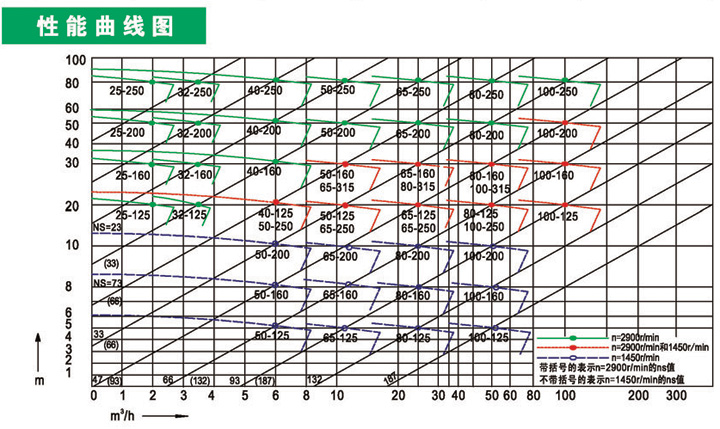

三、性能曲線圖：

四、性能參數表：

型號	轉速 r/min	流量 m3/h	揚程 m	效率 ％	汽蝕余量 m	進口X出口 mm	電機功率 kw	整機質量 kg
TLF25-125	2900	1.5	22	28	2.5	25×25	1.1	28
		2	20	36	2.5
		3.2	18.5	34	3
	1450	0.75	5.4	18	2.5		0.55	20
		1	5	22	2.5
		1.6	4.6	28	3
TLF25-160	2900	1.5	34.3	24	2.5	25×25	1.5	39
		2	32	32	2.5
		3.2	29.6	33	3
	1450	0.75	8.5	17	2.5		0.55	30
		1	8	20	2.5
		1.6	7.5	26	3
TLF25-200	2900	1.5	52.5	28	2.5	25×25	7.5	41
		2	50	32	2.5
		3.2	48	30	3
	1450	0.75	13.1	15	2.5		2.2	21
		1	12.5	18	2.5
		1.6	12	24	3
TLF25-250	2900	1.5	82	26	2.5	25×25	11	53
		2	80	30	2.5
		3.2	78.5	28	3
	1450	0.75	20.5	15	2.5		3	43
		1	20	18	2.5
		1.6	19.5	24	3
TLF32-125	2900	2	22	40	2.5	32×32	2.2	28
		3.2	20	44	2.5
		5.5	18.5	42	3
	1450	1	5.4	32	2.5		0.55	20
		1.6	5	36	2.5
		2.75	4.6	34	3
TLF32-160	2900	2	34.3	34	2.5	32×32	3	26
		3.2	32	40	2.5
		5.5	29.6	42	3
	1450	1	8.5	24	2.5		0.55	22
		1.6	8	32	2.5
		2.75	7.5	30	3
TLF32-200	2900	2	52.5	32	2.5	32×32	7.5	30
		3.2	50	36	2.5
		5.5	48	34	3
	1450	1	13.1	25	2.5		0.55	25
		1.6	12.5	28	2.5
		2.75	12	26	3
TLF32-250	2900	2	82	26	2.5	32×32	18.5	65
		3.2	80	30	2.5
		5.5	78.5	28	3
	1450	1	20.5	15	2.5		0.75	30
		1.6	20	18	2.5
		2.75	19.5	24	3
TLF40-125	2900	8	20	31	2.5	40×40	1.5	50
		6.3	20	30	2.5
		10	18.5	32	2.5
	1450	2.2	5.4	36	2.5		0.55	19
		3.2	5	40	2.5
		4.2	4.6	38	3
TLF40-160	2900	8	32	31	3.5	40×40	3	82
		6.3	32	30	3.5
		10	30	32	3.5
	1450	2.2	8.5	31	2.5		0.37	38
		3.2	8	35	2.5
		4.2	7.5	33	3
TLF40-200	2900	4.4	52.5	26	2.5	40×40	5.5	74
		6.3	50	33	2.5
		8.3	48	32	3
	1450	2.2	13.1	25	2.5		0.55	52
		3.2	12.5	28	2.5
		4.2	12	26	3
TLF40-250	2900	4.4	82	24	2.5	40×40	11	105
		6.3	80	28	2.5
		8.3	78.5	28	3
	1450	2.2	20.5	20	2.5		1.1	52
		3.2	20	24	2.5
		4.2	19.5	22	3
TLF50-125	2900	7.5	22	43	2	50×50	2.2	33
		12.5	20	51	2
		15	18.5	49	2.5
	1450	3.75	5.4	36	2		0.55
		6.3	5	45	2
		7.5	4.6	44	2.5
TLF50-160	2900	7.5	32	40	3.5	50×50	4	40
		12.5	30	45	3.5
		15	30	42	3.5
	1450	3.72	8.5	29	2		0.55
		6.3	8	40	2
		7.5	7.5	43	2.5
TLF50-200	2900	7.5	52.5	28	2	50×50	7.5	46
		12.5	50	39	2
		15	48	43	2.5
	1450	3.7	13.1	23	2		1.1
		6.3	12.5	33	2
		7.5	12	36	2.5
TLF50-250	2900	7.5	82	23	2	50×50	11	80
		12.5	80	33	2
		15	78.5	36.5	2.5
	1450	3.75	20.5	17	2		1.5
		6.3	20	27	2
		7.5	19.5	31	2.5
TLF65-125	2900	15	22	47	2	65×65	3	83
		25	20	52	2
		35	16	53	2.5
	1450	7.5	5.35	44	2		0.55
		12.5	5	57	2
		15	4.7	59	2.5
TLF65-160	2900	15	35	44	2	65×65	5.5	40
		25	32	57	2
		30	30	59	2.5
	1450	7.5	8.8	39	2		1.1
		12.5	8	51	2
		15	7.2	52.5	2.5
TLF65-200	2900	15	53	41	2	65×65	11	49
		25	50	52	2
		30	47	53.5	2.5
	1450	7.5	13.2	35	2		1.5
		12.5	12.5	46	2
		15	11.8	47.5	2.5
TLF65-250	2900	15	82	34	2	65×65	18.5	87
		25	80	46	2
		30	78	50	2.5
	1450	7.5	21	28	2		3
		12.5	20	39	2
		15	19.4	43	2.5
TLF65-315	2900	15	127	28	2.5	65×65	30	119
		25	125	39	2.5
		30	123	42.5	3
	1450	7.5	32.3	22	2.5		5.5
		12.5	32	33	2.5
		15	31.7	37	3
TLF80-125	2900	30	22.5	53	3	80×80	5.5	42
		50	20	63	3
		60	18	52	3.5
	1450	15	5.6	44	2.5		1.1
		25	5	57	2.5
		30	4.5	58	3
TLF80-160	2900	30	36	57	2.5	80×80	11	44
		50	32	67	2.5
		60	29	65	3
	1450	15	9	50	2.5		1.5
		25	8	62	2.5
		30	7.2	62	3
TLF80-200	2900	30	53	53	2.5	80×80	15	51
		50	50	63	2.5
		60	47	62	3
	1450	15	13.2	44	2.5		2.2
		25	12.5	57	2.5
		30	11.8	58	3
TLF80-250	2900	30	84	44	2.5	80×80	30	81
		50	80	57	2.5
		60	75	59	3
	1450	15	21	39	2.5		5.5
		25	20	51	2.5
		30	18.8	52.5	3
TLF80-315	2900	30	128	39	2.5	80×80	37	121
		50	125	51	2.5
		60	123	52.5	3
	1450	15	32.5	35	2.5		7.5
		25	32	46	2.5
		30	31.5	47.5	3
TLF100-125	2900	60	24	64	4	100×100	11	43
		100	20	73	4.5
		120	16.5	63	5
	1450	30	6	60	2.5		1.5
		50	5	68	2.5
		60	4	63	3
TLF100-160	2900	60	36	60	3.5	100×100	15	63
		100	32	73	4
		120	28	73	5
	1450	30	9.2	58	2		2.2
		50	8	69	2.5
		60	6.8	68	3.5
TLF100-200	2900	60	54	63	3	100×100	30	77
		100	50	72	3.6
		120	47	71	4.8
	1450	30	13.5	60	2		5.5
		50	12.5	68	2
		60	11.8	63	2.5
TLF100-250	2900	60	87	57	3.5	100×100	45	92
		100	80	68	3.8
		120	74.5	67	4.8
	1450	30	21.3	50	2		7.5
		50	20	63	2
		60	19	64	2.5
TLF100-315	2900	60	132	57	3.5	100×100	75	165
		100	125	68	3.8
		120	119	67	4.8
	1450	30	33.5	44	2		11
		50	32	58	2
		60	30.5	60	2.5

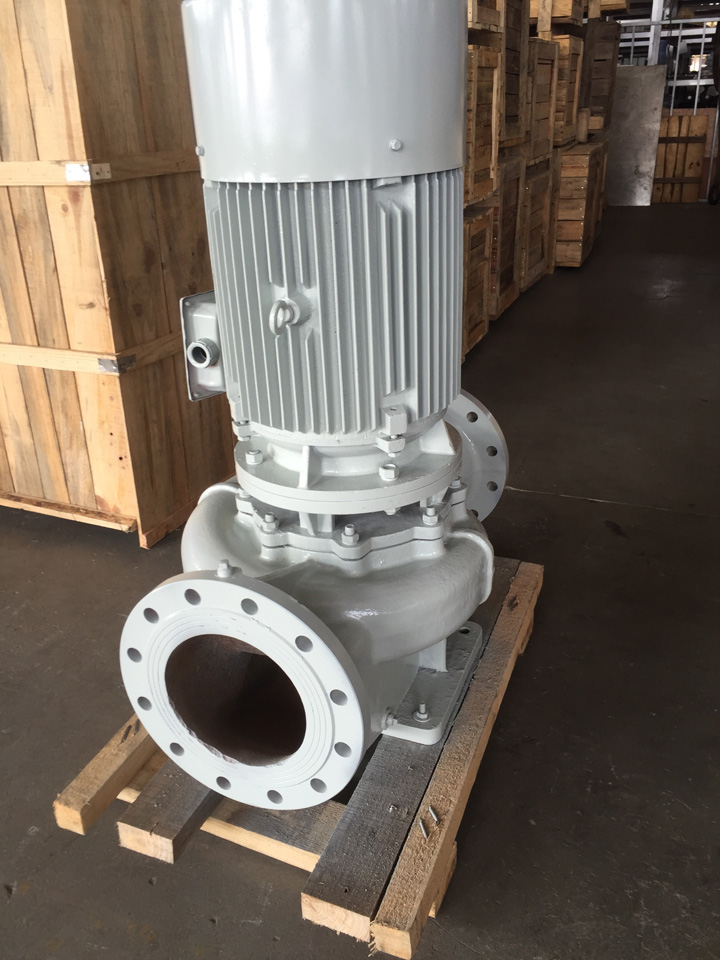

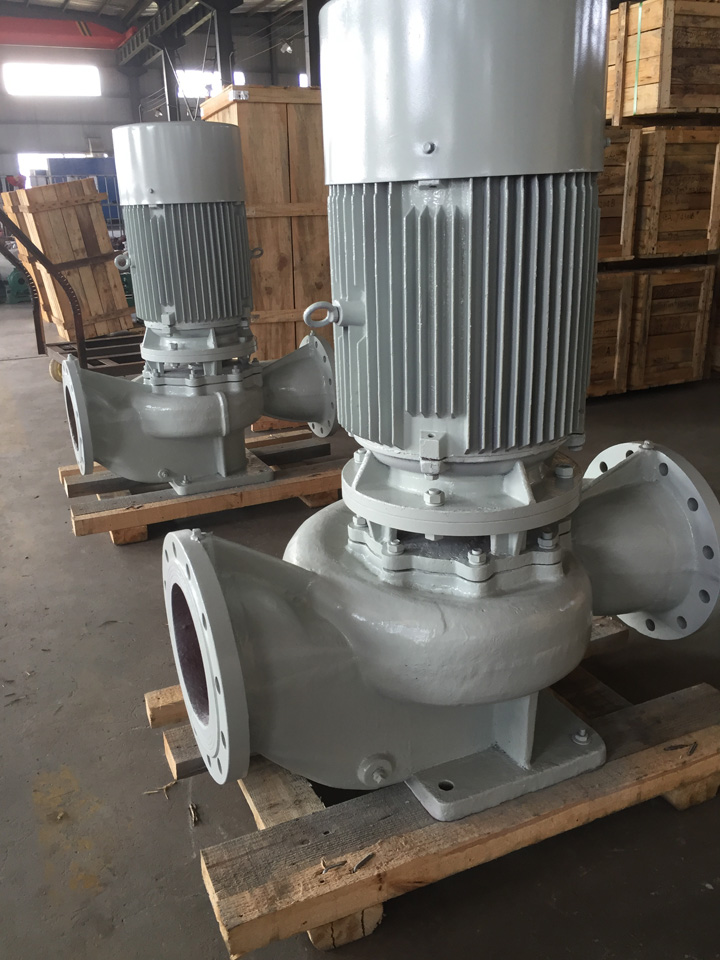

五、產品實圖：
