TCSF無泄漏襯氟磁力泵

型號意義	16TCSF-15
T	企業代號
C	磁力驅動
S	輕型
F	氟塑料材質
16	進口口徑80mm
15	揚程15m
名稱：	TCSF無泄漏襯氟磁力泵/ CQB氟塑料磁力泵/氟合金磁力泵/化工磁力泵/耐酸磁力泵/無泄漏磁力泵/無泄漏泵/鹽酸磁力泵/硫酸專用泵/磁力泵
輸送介質：	硫酸，鹽酸，王水，溴化物，苯，酚，脂，氯等強酸性腐蝕性液體
適用行業：	化工，醫藥，制酸，易燃，易爆，易揮發，高危行業
產品特點：	無泄漏、耐酸性
結構形式：	臥式、泵與電機直聯
口徑：	25～65mm
流量：	0.8-25m3/h
揚程：	3-40m
轉速：	2900r/min
工作溫度：	-20～+100℃
壓力等級：	0.6Mpa
功率：	0.18-5.5kw
材料：	襯氟，PTFE，PFA

一、產品簡介：

產品概述：
無泄漏氟塑料磁力泵（簡稱：氟塑料磁力泵）是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，過流部件全部采用氟塑料制造，可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，****解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無污染、耐強酸、高效節能的新型無泄漏耐酸泵，性能達到國際標準、可替代價格昂貴不銹鋼，特殊合金材料、進口的化工泵。
產品優點：
1.TCSF無泄漏氟塑料磁力泵是小流量、低揚程、全密封、無泄漏、高效節能的新型耐酸泵；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.氟塑料（PTFE、FEP、PFA）是當今世界******耐腐蝕材料（俗稱：塑料王），對任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4.磁鐵選用鐵氧體磁體，具有良好的磁性，耐高溫，不退磁；
5.動環、滑動軸承采用高耐磨耐溫的石墨、四氟等材料，有效地保證泵的使用壽命；
6.密封采用封閉式靜密封，****解決了介質泄漏。
7.無需獨立潤滑和冷卻水，降低了能耗。
8.直聯后拉式設計、臥式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩；
9.外磁直接與電機、轉軸相連，采用直聯式設計，具有結構簡單、無需對中、傳動效率高、噪音小、振動小等優點；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、強酸堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：0.6Mpa、流量:0.8-25m3/h、揚程：3-40m、功率：0.18-5.5kw
適用溫度：-20～120℃，采用新型材料耐溫可達180℃；
選裝配件：防空運轉裝置，泄漏監控裝置；
注意事項：輸送比重大于1.3m g/cm3的介質應在訂貨時說明；禁止空運轉；禁止輸送含有顆粒或有結晶的介質。

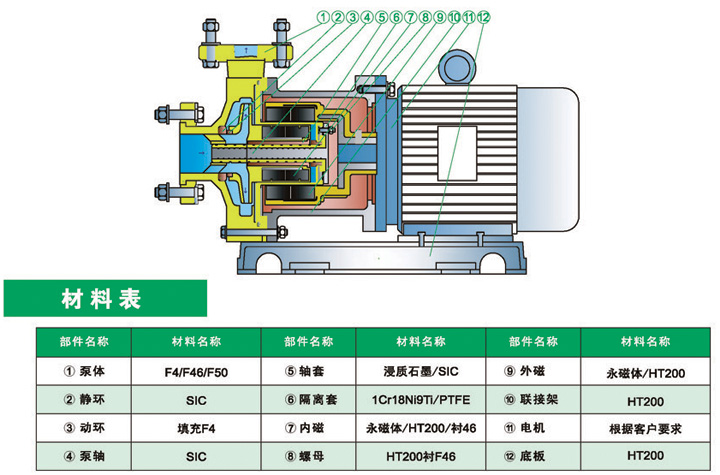

二、結構圖：

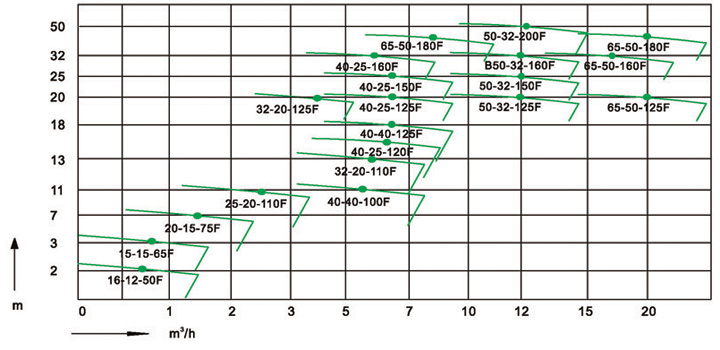

三、性能曲線圖：

四、性能參數表：

規格型號	流量 m3/h	揚程 m	進口 mm	出口 mm	氣蝕余量 m	轉速 r/min	電機功率 kw	重量 Kg
16TCSF-2D	0.6	2	16	12	9	2900	0.025	5
15TCSF-3.2D	0.8	3.2	15	15	6.0	2900	0.180	7
20TCSF-7D	1.6	7	20	15	6.0	2900	0.180	8
25TCSF-11D	2.5	11	25	20	6.0	2900	0.370	12
32TCSF-13D	5.5	13	32	20	6.0	2900	0.550	18
40TCSF-15D	6.3	15	40	14	5.0	2900	0.750	35
40TCSF-11D	6	11	40	40	5.0	2900	0.550	20
40TCSF-18D	6.5	17.5	40	40	3.7	2900	1.1	40
50TCSF-20D	12	20	50	32	3.5	2900	1.5	45
50TCSF-20DA	12.5	20	50	32	3.5	2900	2.2	70
50TCSF-32D	12.5	32	50	32	3.5	2900	4.0	90
65TCSF-25D	20	25	65	50	4.0	2900	4.0	100
65TCSF-32D	17.5	32	65	50	4.0	2900	4.0	100
65TCSF-36D	8	36	65	50	4.0	2900	5.5	120
65TCSF-80D	25	80	65	40	4.0	2900	18.5	315
80TCSF-32D	50	32	80	65	4.0	2900	11.0	285
80TCSF-80D	50	80	80	50	5.0	2900	30.0	390
100TCSF-32D	100	32	100	80	5.0	2900	18.5	260
100TCSF-50D	100	50	100	65	4.5	2900	30.0	390

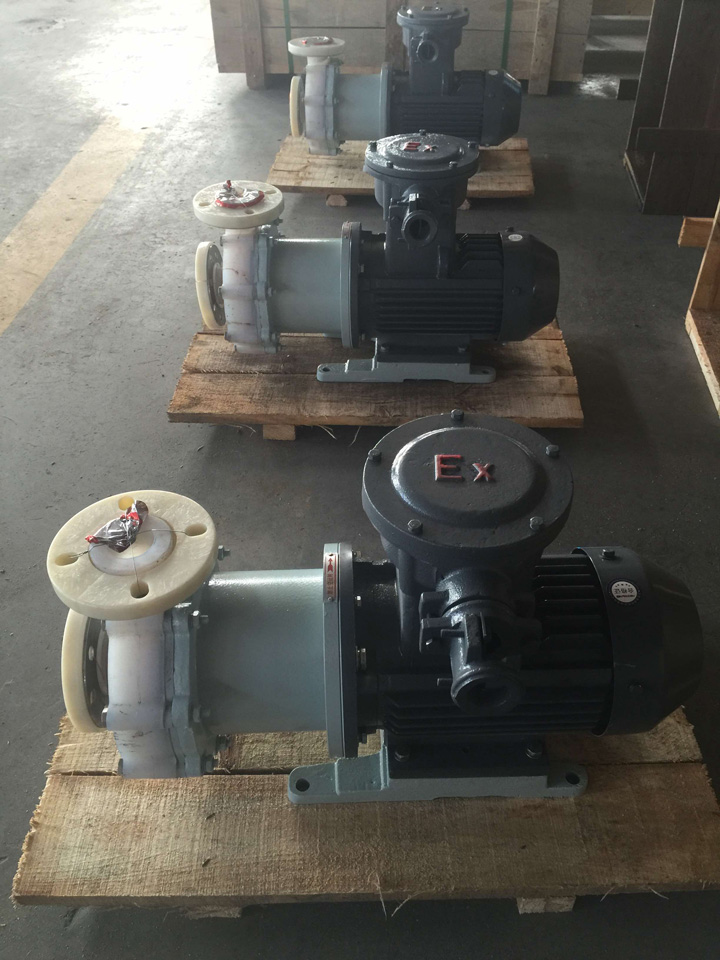

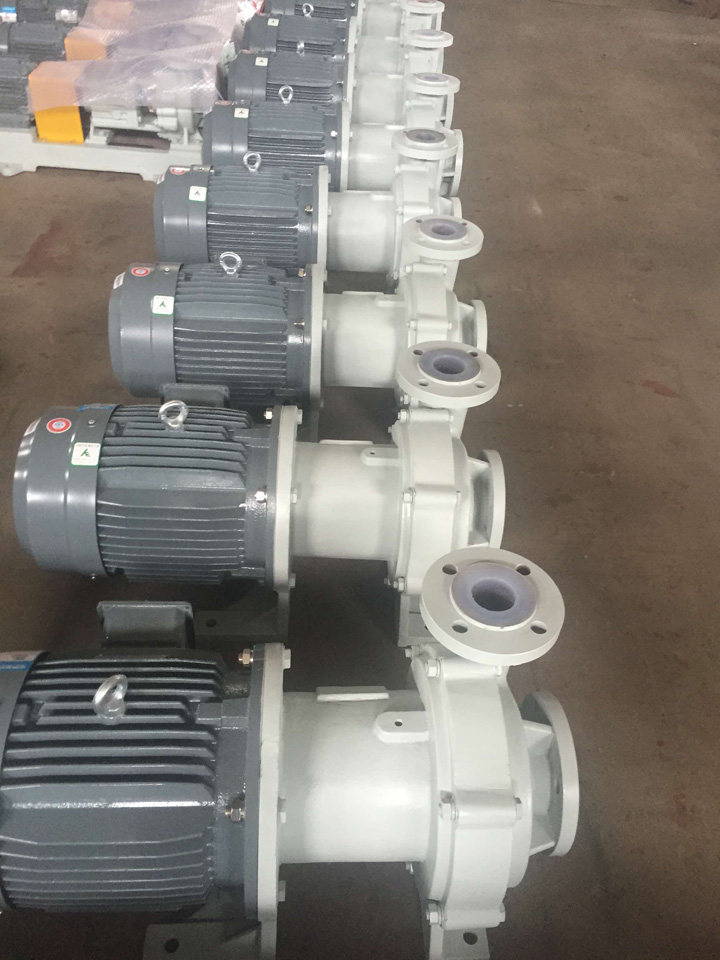

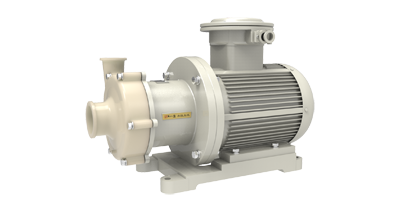

產品實景：
