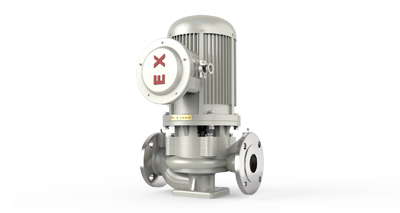

TL立式管道離心泵

型號意義	TL50-125
T	企業代號
L	立式
50	進口口徑80mm
125	葉輪名義直徑
名稱：	TL立式管道離心泵/IHG立式離心泵/ IHG水泵/ ISG離心泵/離心泵/管道離心泵
輸送介質：	輸送低溫度或高溫液體、中性或有腐蝕性液體
適用行業：	石油，化工，冶煉，煤化工，廢水，環保，海化淡化
產品特點：	底腳支撐，增壓
結構形式：	國標、立式、泵與電機直連
口徑：	25～300mm
流量：	～800 m3/h
揚程：	～125m
轉速：	1450/2900r/min
工作溫度：	-20～+120℃
壓力等級：	1.6Mpa
功率：	～132KW
材料：	304、304L、316、316L、2205、HC276、TA2

一、產品簡介：

產品概述：
TL產品執行GB5656-1994《離心泵技術條件(II)類》標準。采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線,提高了泵的效率，采用先進的雙節流環平衡法，軸向力平衡效果好，有效減少電機故障率，提高運行可靠性；平衡精度高，廣泛適用于石油、化工、紡織印染、制藥、食品、冶金、電站等輸送腐蝕性介質及有特殊要求的介質。
產品優點：
1.TL不銹鋼立式管道離心泵是按GB5656-1994的工藝設計制造，采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線,提高了泵的效率。
2. 泵的過流部件如泵體、葉輪、泵蓋、密封環等，采用硅融膠精密鑄造，流道尺寸穩定，鑄件成型后采用酸洗工藝去處鑄件表面殘留的附著物，保留金屬本質，不會因鑄造附著物而影響輸送的介質。
3.采用普通型和硬質合金耐腐耐磨型優質機械密封，出廠時作嚴格的密封試驗,保證了密封的可靠性。
4.軸聯后拉式設計，進出口口徑相同且在一條直線上，無需拆卸管道，維修方便；
5.無需獨立潤滑和冷卻水，降低了能耗。
6.立式安裝，結構緊湊、占地面積小，振動小，噪音低，運行平穩
7.采用先進的雙節流環平衡法，軸向力平衡效果好，有效減少電機故障率，提高運行可靠性；平衡精度高，葉輪部件動平衡精度為G1.0級。
產品用途：
廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于高溫、強堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-200m3/h、揚程：20-125m、功率：0.55-90kw
適用溫度：-20～120℃，采用新型材料耐溫可達180℃；
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆粒或有結晶的介質。

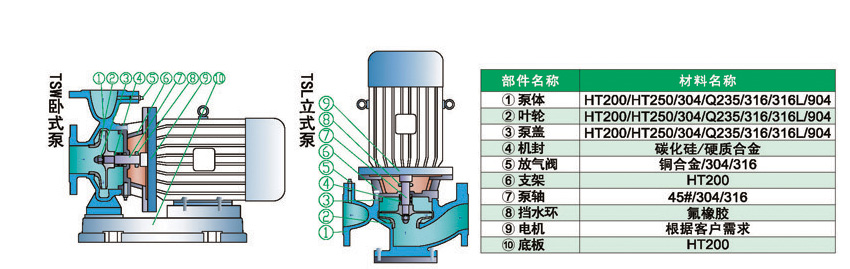

二、結構圖：

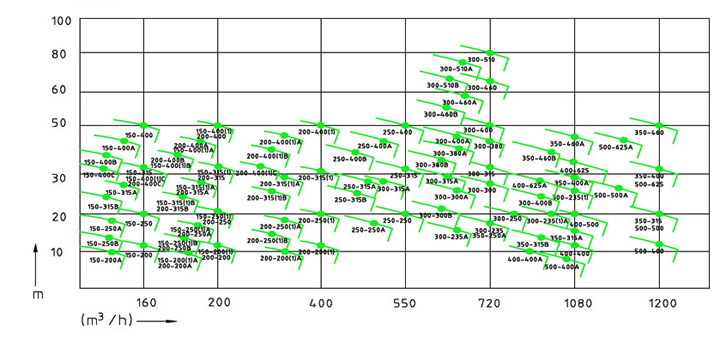

三、性能曲線圖：



四、性能參數表：

型號	轉速 r/min	流量 m3/h	揚程 m	效率 ％	汽蝕余量 m	進口X出口 mm	電機功率 kw	整機質量 kg
TL25-125	2900	1.5	22	28	2.5	25×25	1.1	28
		2	20	36	2.5
		3.2	18.5	34	3
	1450	0.75	5.4	18	2.5		0.55	20
		1	5	22	2.5
		1.6	4.6	28	3
TL25-160	2900	1.5	34.3	24	2.5	25×25	1.5	39
		2	32	32	2.5
		3.2	29.6	33	3
	1450	0.75	8.5	17	2.5		0.55	30
		1	8	20	2.5
		1.6	7.5	26	3
TL25-200	2900	1.5	52.5	28	2.5	25×25	7.5	41
		2	50	32	2.5
		3.2	48	30	3
	1450	0.75	13.1	15	2.5		2.2	21
		1	12.5	18	2.5
		1.6	12	24	3
TL25-250	2900	1.5	82	26	2.5	25×25	11	53
		2	80	30	2.5
		3.2	78.5	28	3
	1450	0.75	20.5	15	2.5		3	43
		1	20	18	2.5
		1.6	19.5	24	3
TL32-125	2900	2	22	40	2.5	32×32	2.2	28
		3.2	20	44	2.5
		5.5	18.5	42	3
	1450	1	5.4	32	2.5		0.55	20
		1.6	5	36	2.5
		2.75	4.6	34	3
TL32-160	2900	2	34.3	34	2.5	32×32	3	26
		3.2	32	40	2.5
		5.5	29.6	42	3
	1450	1	8.5	24	2.5		0.55	22
		1.6	8	32	2.5
		2.75	7.5	30	3
TL32-200	2900	2	52.5	32	2.5	32×32	7.5	30
		3.2	50	36	2.5
		5.5	48	34	3
	1450	1	13.1	25	2.5		0.55	25
		1.6	12.5	28	2.5
		2.75	12	26	3
TL32-250	2900	2	82	26	2.5	32×32	18.5	65
		3.2	80	30	2.5
		5.5	78.5	28	3
	1450	1	20.5	15	2.5		0.75	30
		1.6	20	18	2.5
		2.75	19.5	24	3
TL40-125	2900	4.4	22	41	2.5	40×40	1.5	34
		6.3	20	46	2.5
		8.3	18.5	43	3
	1450	2.2	5.4	36	2.5		0.55	19
		3.2	5	40	2.5
		4.2	4.6	38	3
TL40-160	2900	4.4	34.3	35	2.5	40×40	3	40
		6.3	32	40	2.5
		8.3	29.6	38	3
	1450	2.2	8.5	31	2.5		0.37	38
		3.2	8	35	2.5
		4.2	7.5	33	3
TL40-200	2900	4.4	52.5	26	2.5	40×40	5.5	74
		6.3	50	33	2.5
		8.3	48	32	3
	1450	2.2	13.1	25	2.5		0.55	52
		3.2	12.5	28	2.5
		4.2	12	26	3
TL40-250	2900	4.4	82	24	2.5	40×40	11	105
		6.3	80	28	2.5
		8.3	78.5	28	3
	1450	2.2	20.5	20	2.5		1.1	52
		3.2	20	24	2.5
		4.2	19.5	22	3
TL50-125	2900	7.5	22	43	2	50×50	2.2	33
		12.5	20	51	2
		15	18.5	49	2.5
	1450	3.75	5.4	36	2		0.55
		6.3	5	45	2
		7.5	4.6	44	2.5
TL50-160	2900	7.5	34.3	33	2	50×50	4	40
		12.5	32	46	2
		15	29.6	50	2.5
	1450	3.72	8.5	29	2		0.55
		6.3	8	40	2
		7.5	7.5	43	2.5
TL50-200	2900	7.5	52.5	28	2	50×50	7.5	46
		12.5	50	39	2
		15	48	43	2.5
	1450	3.7	13.1	23	2		1.1
		6.3	12.5	33	2
		7.5	12	36	2.5
TL50-250	2900	7.5	82	23	2	50×50	11	80
		12.5	80	33	2
		15	78.5	36.5	2.5
	1450	3.75	20.5	17	2		1.5
		6.3	20	27	2
		7.5	19.5	31	2.5
TL65-125	2900	15	21.8	17	2	65×65	3	38
		25	20	62	2
		30	18.5	63	2.5
	1450	7.5	5.35	44	2		0.55
		12.5	5	57	2
		15	4.7	59	2.5
TL65-160	2900	15	35	44	2	65×65	5.5	40
		25	32	57	2
		30	30	59	2.5
	1450	7.5	8.8	39	2		1.1
		12.5	8	51	2
		15	7.2	52.5	2.5
TL65-200	2900	15	53	41	2	65×65	11	49
		25	50	52	2
		30	47	53.5	2.5
	1450	7.5	13.2	35	2		1.5
		12.5	12.5	46	2
		15	11.8	47.5	2.5
TL65-250	2900	15	82	34	2	65×65	18.5	87
		25	80	46	2
		30	78	50	2.5
	1450	7.5	21	28	2		3
		12.5	20	39	2
		15	19.4	43	2.5
TL65-315	2900	15	127	28	2.5	65×65	30	119
		25	125	39	2.5
		30	123	42.5	3
	1450	7.5	32.3	22	2.5		5.5
		12.5	32	33	2.5
		15	31.7	37	3
TL80-125	2900	30	22.5	53	3	80×80	5.5	42
		50	20	63	3
		60	18	52	3.5
	1450	15	5.6	44	2.5		1.1
		25	5	57	2.5
		30	4.5	58	3
TL80-160	2900	30	36	57	2.5	80×80	11	44
		50	32	67	2.5
		60	29	65	3
	1450	15	9	50	2.5		1.5
		25	8	62	2.5
		30	7.2	62	3
TL80-200	2900	30	53	53	2.5	80×80	15	51
		50	50	63	2.5
		60	47	62	3
	1450	15	13.2	44	2.5		2.2
		25	12.5	57	2.5
		30	11.8	58	3
TL80-250	2900	30	84	44	2.5	80×80	30	81
		50	80	57	2.5
		60	75	59	3
	1450	15	21	39	2.5		5.5
		25	20	51	2.5
		30	18.8	52.5	3
TL80-315	2900	30	128	39	2.5	80×80	37	121
		50	125	51	2.5
		60	123	52.5	3
	1450	15	32.5	35	2.5		7.5
		25	32	46	2.5
		30	31.5	47.5	3
TL100-125	2900	60	24	64	4	100×100	11	43
		100	20	73	4.5
		120	16.5	63	5
	1450	30	6	60	2.5		1.5
		50	5	68	2.5
		60	4	63	3
TL100-160	2900	60	36	60	3.5	100×100	15	63
		100	32	73	4
		120	28	73	5
	1450	30	9.2	58	2		2.2
		50	8	69	2.5
		60	6.8	68	3.5
TL100-200	2900	60	54	63	3	100×100	30	77
		100	50	72	3.6
		120	47	71	4.8
	1450	30	13.5	60	2		5.5
		50	12.5	68	2
		60	11.8	63	2.5
TL100-250	2900	60	87	57	3.5	100×100	45	92
		100	80	68	3.8
		120	74.5	67	4.8
	1450	30	21.3	50	2		7.5
		50	20	63	2
		60	19	64	2.5
TL100-315	2900	60	132	57	3.5	100×100	75	165
		100	125	68	3.8
		120	119	67	4.8
	1450	30	33.5	44	2		11
		50	32	58	2
		60	30.5	60	2.5

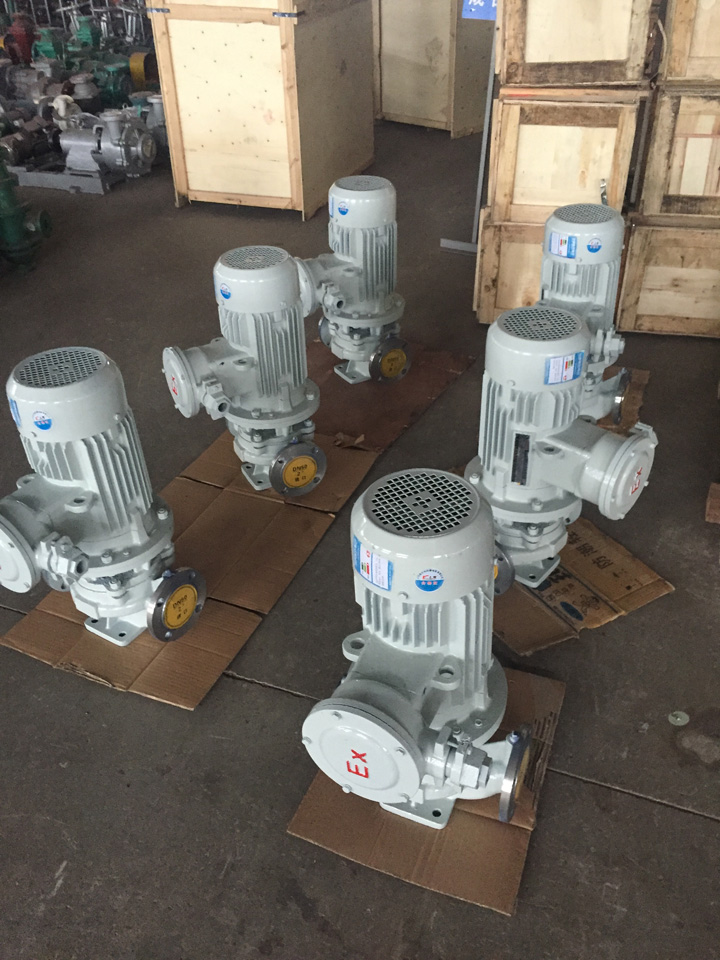

產品實景：
