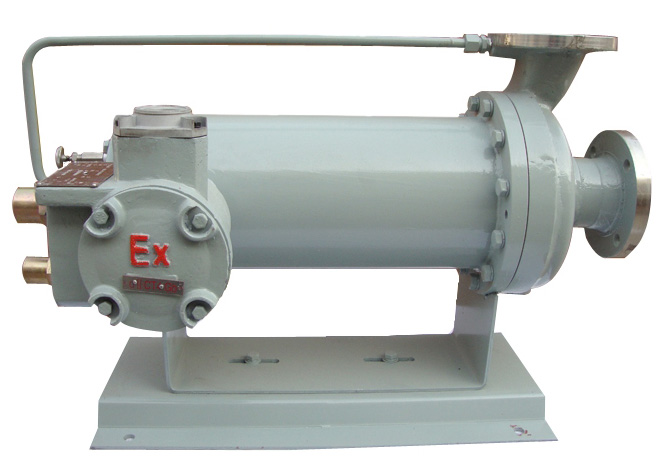

隔爆型屏蔽電泵是由屏蔽電動機和泵組成一體的無泄漏泵，主要由泵體、葉輪、定子、轉子、前后軸承及推力盤等零部件組成。定子和轉子分別用非磁性耐腐蝕薄壁套隔離起來，轉子由前后軸承支撐浸在輸送介質中，因而不需要任何型式的動密封來防止被輸送介質的向外泄漏。 總體而言，屏蔽泵是離心式無密封泵。 屏蔽泵****無泄漏，在泵內負壓情況下，外界氣體不會被吸入，特別適用于真空系統運行；同時它適用于高壓、高熔點、高低溫介質。屏蔽泵結構緊湊，體積小，重量輕；無冷卻風扇、噪聲較低，使用范圍廣，運轉可靠，能提供一個相對良好的工作環境。



化工屏蔽泵是用同一根軸將電機的轉子和柱塞計量泵的葉輪固定在一起，然后用屏蔽套將這一組轉子屏蔽住。而電機的定子圍繞在屏蔽套的四周，屏蔽套是由金屬制成的，因此動力可以通過磁力場傳遞給轉子。而整個轉子都在被泵送液體中運轉。屏蔽的端部靠法蘭或焊接的結構實現靜密封。屏蔽套實際上是一個壓力容器。定子的內表面和轉子的外表面裝有耐腐蝕金屬薄板制造的定子屏蔽套和轉子屏蔽套。各自端面用耐腐蝕金屬薄板與它們焊接，與被輸送液體分隔，使定子繞組鐵芯和轉子鐵芯不受浸蝕。除了屏蔽套之外，還有一個部件是循環管，利用泵送液體對軸承潤滑與冷卻，有時也對電機冷卻。屏蔽泵的軸向力平衡方式，通常采用自動推力平衡裝置，有時也選用葉輪背面裝有徑向葉片，即背葉輪推力平衡機構。



簡述的產品優勢：



1、全封閉：結構上沒有動密封，只有在泵的外殼處有靜密封，因此可以做到完全無泄漏，特別適合輸送易燃、易爆、貴重液體和有毒、腐蝕性及放射性液體。 　



2、全性高：轉子和定子各有一個屏蔽套使電機轉子和定子不與物料接觸，即使屏蔽套破裂，也不會產生外泄漏的危險。 　



3、構緊湊占地少：泵與電機系一整體，拆裝不需找正中心。對底座和基礎要求低，且日常維修工作量少，維修費用低。 　



4、平穩，噪聲低，不需加潤滑油：由于無滾動軸承和電動機風扇，故不需加潤滑油，且噪聲低。



5、使用范圍廣：對高溫、高壓、低溫、高熔點等各種工況均能滿足要求。
