TI不銹鋼離心泵

型號意義	TI80-65-160
T	企業代號
I	國際標準化工離心泵
80	進口口徑80mm
65	出口口徑65mm
160	葉輪名義直徑160mm
名稱：	TI不銹鋼離心泵/IH化工離心泵/ 石油化工流程泵/ 化工離心泵/ISO離心泵/高溫離心泵
輸送介質：	輸送低溫度或高溫液體、中性或有腐蝕性液體
適用行業：	石油，化工，冶煉，煤化工，廢水，環保，海化淡化
產品特點：	底腳支撐
結構形式：	ISO2858標準、臥式、泵與電機聯軸器連接
口徑：	25～200mm
流量：	～400 m3/h
揚程：	～125m
轉速：	1450/2900r/min
工作溫度：	-20～+250℃
壓力等級：	1.6Mpa
功率：	～110KW
材料：	304、304L、316、316L、2205、HC276、TA2

一、產品簡介：

產品概述：
TI不銹鋼化工離心泵是單級單吸懸臂式離心泵，輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能范圍廣、效率高、"三化"水平高和維修方便等特點，是國家推廣的節能產品。該泵具有耐腐、耐磨、耐高溫、不氧化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
產品優點：
1.TI不銹鋼化工離心泵是根據IS02858／GB5662／DIN24256國際標準自行設計研發的，技術指標達到國內外同類產品先進水平；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.軸封為內裝式單端面機械密封，對磨的密封面可選配：碳化硅、硬質合金等材料，可按要求選配雙端面機械密封和外裝式機械密封，以達到各種工況要求。
4.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
5.臥式安裝，振動小，噪音低，運行平穩，國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用；
產品用途：
廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于強堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-1200m3/h、揚程：3-125m、功率：1.1-200kw
適用溫度：-20～350℃；
注意事項： 當介質比重大于1.3m g/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆�；蛴薪Y晶的介質。

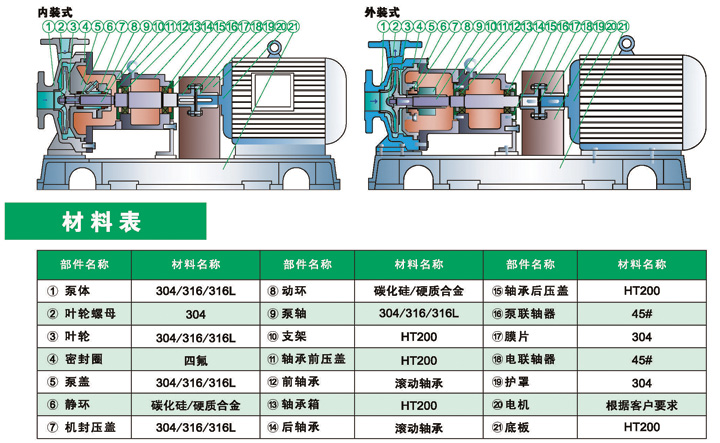

二、結構圖：

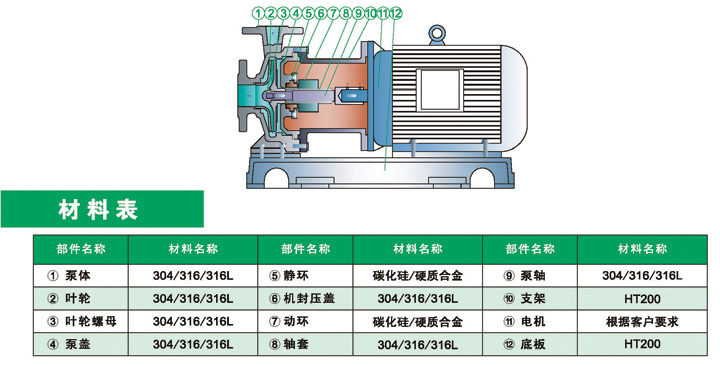

短支架

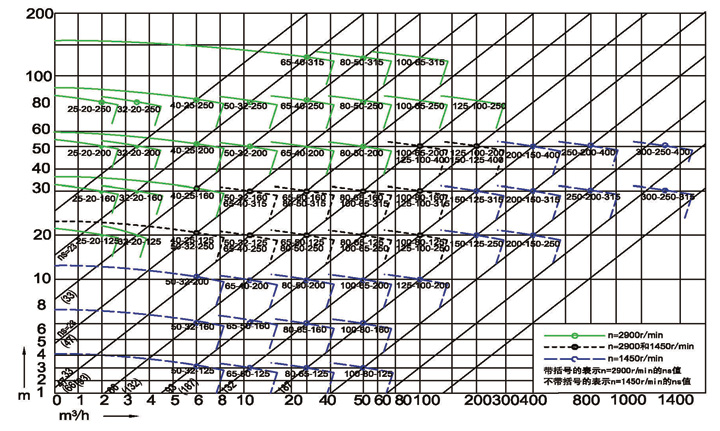

三、性能曲線圖：

四、性能參數表：

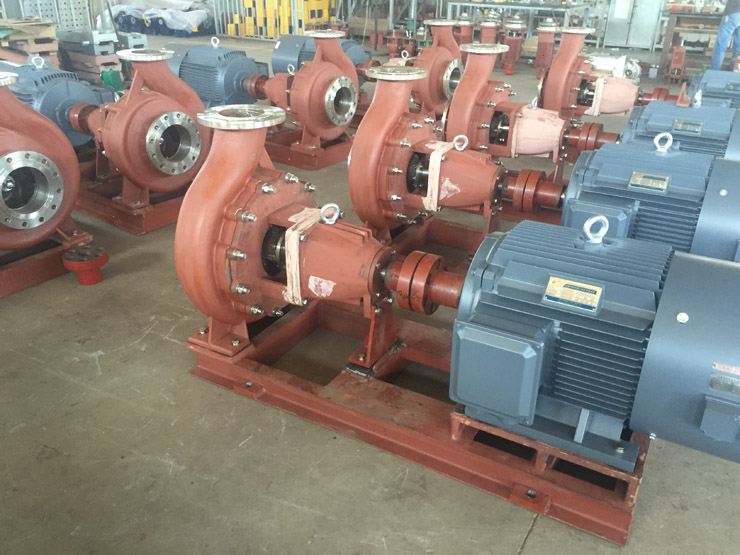

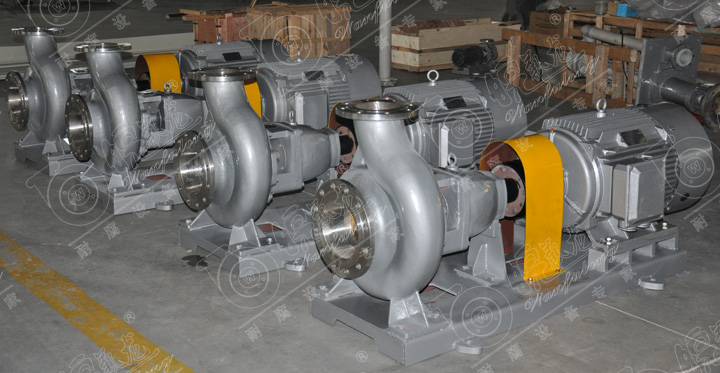

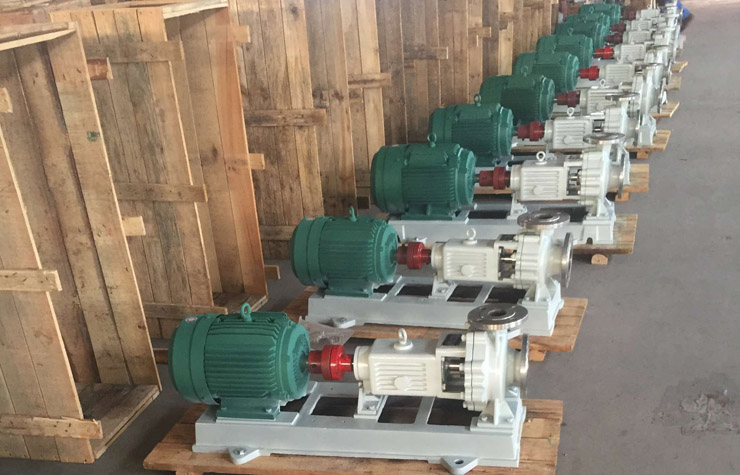

產品實景：
