THZWS石墨軸流泵

型號意義	THZWS500
T	企業代號
H	標準化工離心泵
ZW	軸流泵
S	石墨材質
500	進口口徑500mm
名稱：	THZWS石墨軸流泵
輸送介質：	適用于高溫鹽酸，高溫硫酸，高溫混合酸及強酸性高溫介質
適用行業：	隔膜法燒堿、磷酸、真空制鹽、乳酸鈣、氧化鋁、氯化鈣、氯化銨、氯酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力
產品特點：	耐高溫、耐腐、耐磨、機械強度高、高效節能等優點
結構形式：	臥式、泵與電機聯軸器連接
口徑：	250～1000mm
流量：	300～12000m3/h
揚程：	3～5m
工作溫度：	-30℃～180℃
壓力等級：	1.6Mpa
功率：	7.5～250kw

一、產品簡介：

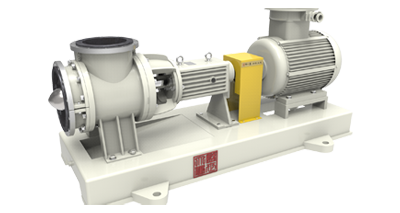

THZWS石墨軸流泵

耐高溫鹽酸 高溫硫酸 高溫混合酸及強酸性高溫介質
采用德國先進生產制造工藝，突破耐酸耐高溫泵領域極限，是國內****擁有合成石墨靜壓納米防透工藝制造石墨泵技術，突破國外細分市場壟斷和技術避磊，是替代哈氏合金，鈦合金等稀有金屬合金材料的理想選擇。
產品概述：
THZWS石墨軸流泵是我公司自主研發設計的新型耐酸，耐高溫，耐腐，耐磨里面軸流泵，采用石墨材料制作，耐高溫酸性介質的理想材料，既具有優異的耐溫性，耐腐性，又具有非常好的耐磨性和優良的抗沖擊性能，能適應各種不同的工況條件的泵，該泵既耐腐蝕又耐磨損，使用范圍十分廣泛，特別適用于含固量高，強酸性高溫的腐蝕性介質（含固體顆粒的重量濃度≤10％，固體顆粒直徑≤1.0mm）。
THZWS石墨軸流泵
產品優點：
1. THZWS石墨軸流泵是我公司參照GB/T13008標準結合非金屬泵的工藝設計制造夾板式石墨軸流泵，具有耐高溫、耐腐、耐磨、機械強度高、高效節能等優點，在-30℃～180℃的惡劣環境下可放心長期使用。
2．泵體、葉輪、后蓋、軸封箱、軸套、軸保護套、節流環、葉輪罩等過流件主要材料采用浸漬石墨（碳纖，玻纖，銅）等材料供不同的工況條件選用。
3.泵殼整體石墨材料，厚度30mm-50mm,對夾式設計，金屬支撐，限制了全塑石墨泵殼受熱軸向膨脹和受壓軸向壓縮性****變形，克服了泵體產生壓縮變形、冷縮變形等導致機械性能不穩定的缺點，采用CFD計算機流體力學設計水力部件進行模塊設計和模壓成型，應能承受高速高壓液體的沖刷，且能夠承受瞬時熱沖擊的影響，具有高抗汽蝕能力、尺寸****、流道光潔、互換性好，有效地提升了石墨軸流泵運行穩定性。
4.葉輪采用整體石墨材料，CFD計算機流體力學設計水力部件進行模塊設計和精密加工，保證了可靠的扭矩傳遞，開式結構，流道優化設計、高效率、低NPSHR值，保證了泵流量及揚程穩定性；
5.泵的密封為集裝式雙端面耐高溫耐腐耐磨機封，可輸送含有顆粒，結晶介質。可配置API682標準密封布置和沖洗方案；
5.機封動環、靜環采用高耐磨耐溫的晶體碳化硅材料或HC276合金，其具有強度高、耐磨性及任性好、抗腐蝕性強，有效地保證泵的使用壽命；
6. 后拉式設計，無需拆卸管道，維修方便；
7. 結構形式：立式、臥式,直聯傳動、皮帶傳動、液力偶合、萬向節傳動。

適用范圍：強制循環軸流泵適用于：隔膜法燒堿、磷酸、真空制鹽、乳酸鈣、氧化鋁、氯化鈣、氯化銨、氯酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱系數作強制循環用。特別適用于高溫鹽酸，高溫硫酸，高溫混合酸及強酸性高溫介質；
性能范圍：設計壓力：1.6mpa；
口徑：250～1000mm；
流量：300～12000m3/h；
揚程：3～5m
功率：7.5～250kw；
使用溫度： -30℃～180℃；

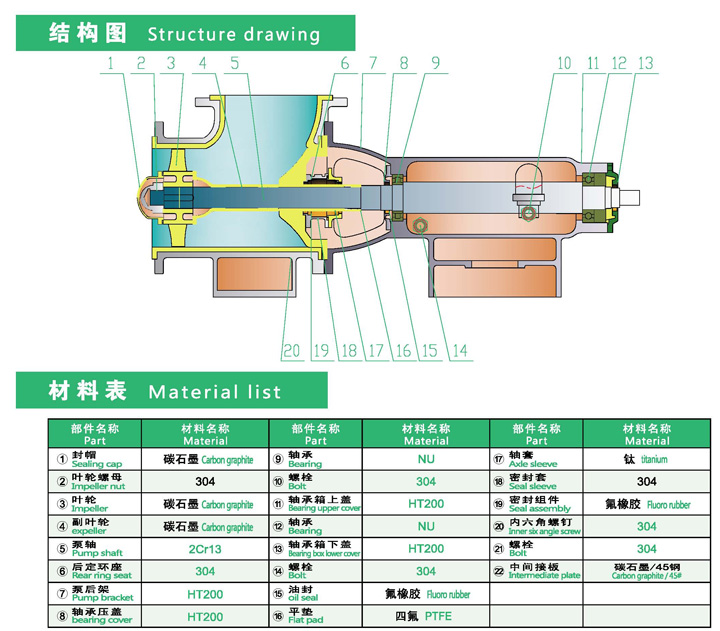

二、結構圖：

三、性能參數表：

規格	額定流量   Q(m3/h)	流量范圍   Q(m3/h)	額定揚程   H(m)	揚程范圍   H(m)	轉速   N(r/min)	配用電機 Kw
THZWS300I-A	900	500～900	4	3～5	1450	22 ～37
THZWS350I	1200	1000～1500	4	3～5	1450	30 ～45
THZWS450I	2200	1900～2300	4	3～5	980	45 ～75
THZWS500I	2700	2000～3000	4	3～5	740	75 ～110
THZWS600 I	3200	2800～3400	4	3～5	740	90 ～132
THZWS600II	3600	3400～4000	4	3～5	740	90 ～160
THZWS700I	4000	3800～5000	4	3～5	740	110 ～160
THZWS800	7000	6000～8000	4	2.5～6	590	110～200
THZWS900	9000	8000～11000	4	2.5～6	480	132～200
THZWS1000	12000	11000～14000	4	2.5～6	480	160～250
THZWS1100	15000	14000～17000	4	2.5～6	480	200～300
THZWS1200	18000	17000～20000	4	2.5～6	480	250～350
